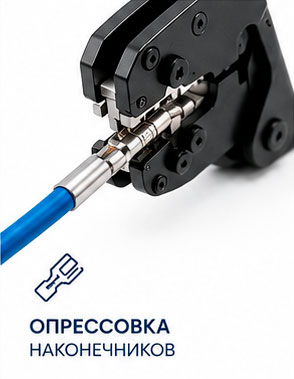

Компания Power Element оказывает услуги по профессиональной опрессовке кабельных наконечников для производителей электрощитового оборудования, промышленной автоматики, машиностроительных предприятий, электромонтажных организаций и контрактных производителей.
Мы выполняем подготовку проводников в полном соответствии с технической документацией заказчика: осуществляем автоматическую нарезку проводов, зачистку изоляции, устанавливаем наконечники требуемого типа и передаем изделия, полностью готовые к дальнейшему монтажу.
Услуга предоставляется как самостоятельно, так и в составе комплексного контрактного производства кабельной продукции, включающего маркировку проводов, изготовление кабельных сборок, комплектацию монтажных комплектов и другие операции по подготовке проводников.
Зачем необходима профессиональная опрессовка наконечников
Большинство современных многожильных проводов не рекомендуется подключать непосредственно под винтовые клеммы без предварительной подготовки. При затяжке отдельные жилы могут повреждаться, деформироваться или выходить из зоны контакта, что снижает надежность соединения.
Использование правильно подобранных кабельных наконечников позволяет обеспечить стабильный электрический контакт и значительно увеличить срок службы соединения.
Профессиональная опрессовка обеспечивает:
- надежный электрический контакт;
- защиту жил проводника от повреждения;
- равномерное распределение усилия при затяжке;
- снижение переходного сопротивления;
- увеличение срока службы контактного соединения;
- соответствие рекомендациям производителей электротехнического оборудования;
- повышение надежности эксплуатации оборудования.
Качественно выполненная опрессовка снижает вероятность нагрева контактов, ослабления соединений и возникновения аварийных ситуаций в процессе эксплуатации.
Какие наконечники мы устанавливаем
В зависимости от конструкции изделия и требований технического задания выполняется установка различных типов кабельных наконечников.
| Тип наконечника | Область применения |
|---|---|
| НШВИ | Подключение многожильных проводов к клеммным зажимам, автоматическим выключателям, контроллерам и оборудованию промышленной автоматики. |
| НШВ | Используется для подготовки многожильных проводов без изолированной манжеты. |
| Кольцевые наконечники | Подключение к болтовым соединениям и силовым цепям. |
| Вилочные наконечники | Быстрое подключение к винтовым клеммам без полного демонтажа крепежа. |
| Штыревые наконечники | Используются в распределительных устройствах, шкафах управления и электрощитовом оборудовании. |
| Соединительные гильзы | Соединение проводников методом опрессовки. |
При необходимости мы можем использовать как собственные комплектующие, так и наконечники, предоставленные заказчиком.
Основные типы кабельных наконечников
В зависимости от конструкции проводника, способа подключения и требований проектной документации используются различные типы наконечников. Каждый из них предназначен для определенных условий эксплуатации и обеспечивает надежное электрическое соединение при правильной установке.
Наконечники НШВИ
Наконечники НШВИ (наконечник штыревой втулочный изолированный) являются наиболее распространенным решением для подключения многожильных проводов к клеммным зажимам автоматических выключателей, контакторов, реле, клеммных блоков и другого оборудования.
Использование НШВИ предотвращает распушение жил проводника, обеспечивает надежный контакт и соответствует рекомендациям большинства производителей электротехнического оборудования.
Наконечники НШВИ(2)
Двойные наконечники НШВИ(2) позволяют одновременно подключать два многожильных проводника к одной клемме. Такое решение широко применяется в шкафах управления, распределительных устройствах и системах промышленной автоматизации.
Наконечники НШВ
Наконечники НШВ конструктивно аналогичны НШВИ, однако не имеют пластиковой изолирующей манжеты. Они используются в случаях, когда применение изолированной втулки не предусмотрено требованиями проекта.
КОЛЬЦЕВЫЙ НАКОНЕЧНИКИ
Кольцевые кабельные наконечники предназначены для подключения проводов к болтовым соединениям. Они обеспечивают высокую механическую прочность соединения и широко используются в силовых цепях, шкафах управления, распределительных щитах и промышленном оборудовании.
Вилочные наконечники
Вилочные наконечники позволяют быстро подключать проводники к винтовым клеммам без полного выкручивания крепежного винта. Такое решение сокращает время монтажа и облегчает обслуживание оборудования.

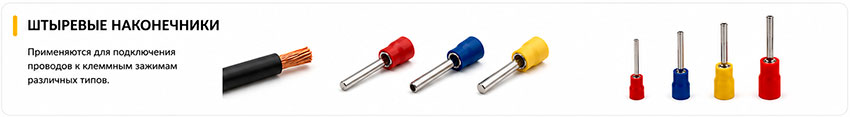

Штыревые наконечники
Штыревые наконечники применяются для подключения проводников к различным типам клеммных зажимов. Они обеспечивают надежный контакт и широко используются при производстве шкафов автоматики и электрощитового оборудования.
Соединительные гильзы
Соединительные гильзы используются для неразъемного соединения двух проводников методом опрессовки. После правильного выполнения соединение обладает высокой механической прочностью и стабильными электрическими характеристиками.

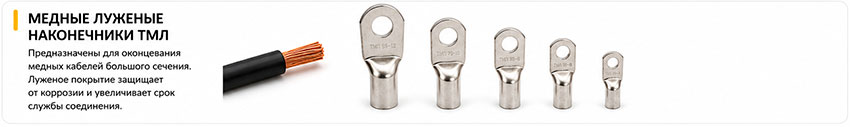

Медные луженые наконечники ТМЛ
Наконечники ТМЛ предназначены для оконцевания медных кабелей большого сечения. Луженое покрытие обеспечивает дополнительную защиту от коррозии и позволяет использовать такие наконечники в различных промышленных условиях эксплуатации.

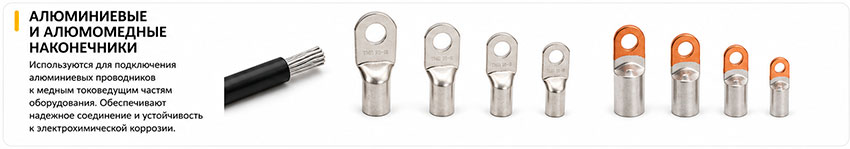

Алюминиевые и алюмомедные наконечники
Для подключения алюминиевых проводников применяются алюминиевые наконечники (ТА) и алюмомедные наконечники (ТАМ). Их использование позволяет обеспечить надежное соединение алюминиевых кабелей с медными токоведущими частями оборудования.
Как мы подбираем наконечники
При выполнении заказа специалисты Power Element подбирают наконечники в строгом соответствии с техническим заданием заказчика и характеристиками проводников.
При подборе учитываются:
- материал жилы проводника;
- сечение кабеля;
- тип многожильного или одножильного провода;
- тип клеммного соединения;
- условия эксплуатации оборудования;
- требования производителя оборудования;
- спецификация и электрическая схема заказчика.
При необходимости мы используем наконечники, предоставленные заказчиком, либо подбираем оптимальную номенклатуру самостоятельно. Такой подход гарантирует полное соответствие готовой продукции требованиям проекта и обеспечивает надежную работу электрических соединений на протяжении всего срока эксплуатации оборудования.
Какие задачи решает опрессовка наконечников
Повышение надежности электрических соединений
Правильно установленный наконечник обеспечивает стабильный контакт между проводником и оборудованием, снижая риск ослабления соединения в процессе эксплуатации.
Сокращение времени сборки оборудования
Монтажники получают полностью подготовленные проводники, которые можно сразу подключать в соответствии с электрической схемой без дополнительных операций.
Минимизация ошибок
Заводская подготовка проводов обеспечивает одинаковое качество соединений независимо от объема партии и исключает влияние человеческого фактора.
Повышение производительности
Передача подготовки проводников специализированному подрядчику позволяет освободить собственный персонал от трудоемких операций и сосредоточиться на сборке готового оборудования.
Что входит в услугу
Мы выполняем полный комплекс операций по подготовке проводов к монтажу.
| Операция | Описание |
|---|---|
| Нарезка проводов | Автоматическая резка по размерам заказчика. |
| Зачистка изоляции | Подготовка проводника к установке наконечника. |
| Опрессовка наконечников | Установка наконечников требуемого типа. |
| Маркировка проводов | Нанесение обозначений согласно спецификации. |
| Комплектация | Формирование готовых монтажных комплектов. |
В результате заказчик получает полностью подготовленные к подключению проводники, соответствующие техническому заданию.
Как выбрать подходящий кабельный наконечник
Правильный выбор наконечника напрямую влияет на надежность электрического соединения и срок службы оборудования. При подборе учитываются конструкция проводника, способ подключения, величина тока, условия эксплуатации и требования производителя оборудования.
Основными критериями выбора являются:
- тип проводника (одножильный или многожильный);
- сечение кабеля;
- тип клеммного соединения;
- материал наконечника;
- наличие или отсутствие изолирующей манжеты;
- условия эксплуатации оборудования;
- требования проектной документации.
При выполнении заказа специалисты Power Element проверяют соответствие наконечников техническому заданию и при необходимости помогают подобрать оптимальный вариант исполнения.
Почему нельзя выполнять опрессовку подручным инструментом
На практике иногда встречается установка наконечников при помощи пассатижей, бокорезов или другого инструмента, не предназначенного для выполнения опрессовки. Такой способ не обеспечивает необходимого усилия обжатия и не гарантирует надежность соединения.

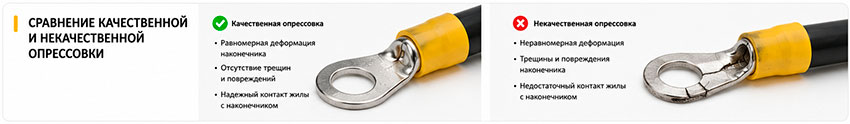

Некачественная опрессовка может привести к следующим последствиям:
- увеличение переходного сопротивления;
- нагрев контактного соединения;
- ослабление контакта при вибрации;
- повреждение отдельных жил проводника;
- ускоренный износ контактной группы;
- снижение надежности всего оборудования.
Именно поэтому профессиональная опрессовка выполняется специализированным инструментом с контролируемым усилием обжатия, соответствующим типу применяемого наконечника.
Оборудование для опрессовки наконечников
Для подготовки кабельной продукции используются профессиональные инструменты и оборудование, обеспечивающие стабильное качество соединений и высокую повторяемость результатов.
Применение специализированного оборудования позволяет:
- обеспечить одинаковое усилие опрессовки;
- исключить повреждение токопроводящих жил;
- получить стабильное качество независимо от объема партии;
- ускорить изготовление больших серий проводников;
- снизить вероятность производственного брака.
Использование профессионального оборудования особенно важно при изготовлении кабельных комплектов для серийного производства электрощитового оборудования и промышленной автоматики.
Контроль качества опрессовки
Каждая партия подготовленных проводников проходит обязательный контроль качества перед передачей заказчику.
Во время проверки контролируются:
- соответствие типа наконечника спецификации;
- качество опрессовки;
- правильность установки наконечника;
- отсутствие повреждений жил проводника;
- соответствие количества изделий заказу;
- комплектность поставки.
Контроль качества позволяет исключить вероятность поставки продукции, не соответствующей требованиям проектной документации.
Где применяется опрессовка наконечников
Подготовленные проводники используются практически во всех областях промышленности, где требуется надежное электрическое соединение.
Нашими заказчиками являются:
- производители шкафов управления;
- производители НКУ;
- предприятия промышленной автоматизации;
- машиностроительные заводы;
- производители вентиляционного оборудования;
- производители насосных станций;
- интеграторы АСУ ТП;
- электромонтажные организации;
- контрактные производители электротехнической продукции.
Опрессованные проводники широко применяются при изготовлении шкафов автоматики, силовых распределительных устройств, систем управления технологическими процессами и другого промышленного оборудования.
От чего зависит стоимость опрессовки наконечников
Стоимость рассчитывается индивидуально для каждого проекта и зависит от особенностей изготавливаемой продукции.
При расчете учитываются:
- количество проводников;
- тип устанавливаемых наконечников;
- сечение проводов;
- необходимость нарезки и зачистки;
- маркировка проводников;
- объем партии;
- сложность комплектации;
- срочность выполнения заказа.
Индивидуальный подход позволяет подобрать наиболее экономичное решение как для единичных проектов, так и для серийного производства.
Преимущества заводской опрессовки перед ручной подготовкой
Передача подготовки проводников специализированному производителю позволяет значительно повысить эффективность сборочного участка и обеспечить стабильное качество всей выпускаемой продукции.
| Ручная подготовка | Подготовка в Power Element |
|---|---|
| Высокая зависимость от квалификации монтажника | Стабильное качество каждой партии |
| Дополнительные операции при сборке | Провод полностью готов к подключению |
| Большие трудозатраты | Минимизация ручного труда |
| Вероятность ошибок при монтаже | Контроль качества перед поставкой |
| Увеличение сроков производства | Сокращение производственного цикла |
Именно поэтому все больше предприятий передают подготовку кабельной продукции специализированным производственным компаниям, сосредотачиваясь на выпуске собственного оборудования.

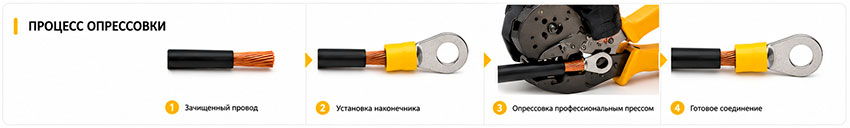

Как выполняется опрессовка наконечников
Все работы выполняются в соответствии с технической документацией заказчика и проходят несколько последовательных этапов контроля. Перед запуском партии специалисты анализируют спецификацию, проверяют соответствие применяемых наконечников и согласовывают особенности изготовления при необходимости.
Производственный процесс включает:
- Получение и анализ технического задания.
- Проверку перечней проводов и типов наконечников.
- Автоматическую нарезку проводников (при необходимости).
- Зачистку изоляции на требуемую длину.
- Установку и опрессовку наконечников.
- Маркировку проводов согласно документации.
- Контроль качества готовой продукции.
- Комплектацию и упаковку заказа.
- Передачу готовых изделий заказчику.
Благодаря комплексной организации производства заказчик получает полностью подготовленные проводники, готовые к непосредственному монтажу без выполнения дополнительных операций.
Типичные ошибки при самостоятельной опрессовке
Даже при использовании качественных комплектующих нарушение технологии установки наконечников может привести к снижению надежности электрического соединения. Наиболее часто ошибки возникают при ручной подготовке проводов непосредственно на сборочном участке.
Наиболее распространенные ошибки:
- неправильно подобранный тип наконечника;
- несоответствие наконечника сечению проводника;
- слишком короткая или слишком длинная зачистка изоляции;
- повреждение отдельных жил при подготовке провода;
- неполная или чрезмерная опрессовка;
- использование неподходящего инструмента;
- некачественный контроль готовых соединений.
Передача подготовки проводов специализированному подрядчику позволяет исключить большинство подобных ошибок и обеспечить одинаковое качество всей партии изделий.

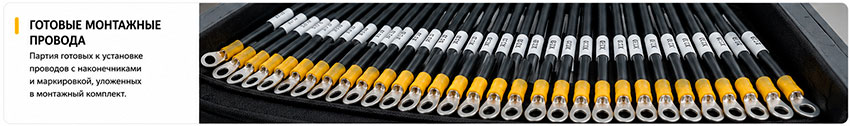

Комплексная подготовка кабельной продукции
Опрессовка наконечников чаще всего является лишь одним из этапов подготовки проводников. Для сокращения производственного цикла мы предлагаем полный комплекс услуг по изготовлению кабельной продукции по спецификациям заказчика.
Одновременно могут выполняться:
- мерная нарезка проводов;
- автоматическая зачистка изоляции;
- опрессовка наконечников различных типов;
- маркировка проводников;
- изготовление кабельных сборок;
- формирование монтажных комплектов;
- комплектация продукции по шкафам управления, узлам или проектам.
Комплексный подход позволяет получить полностью готовые кабельные комплекты, сократить количество внутренних производственных операций и ускорить выпуск готовой продукции.
Почему предприятия передают опрессовку наконечников на аутсорсинг
Организация собственного участка подготовки проводов требует закупки оборудования, приобретения инструмента, обучения персонала и постоянного контроля качества выполняемых операций.
Для большинства производителей значительно выгоднее передать эти задачи специализированному подрядчику.
Аутсорсинг подготовки кабельной продукции позволяет:
- отказаться от капитальных затрат на оборудование;
- уменьшить нагрузку на монтажный участок;
- повысить производительность сотрудников;
- снизить вероятность ошибок при подключении;
- сократить сроки изготовления оборудования;
- масштабировать объем производства без расширения собственного штата.
Особенно эффективно такое решение для предприятий, выпускающих шкафы управления, распределительные устройства, системы промышленной автоматизации и другое электротехническое оборудование.
Почему выбирают Power Element
Мы рассматриваем опрессовку наконечников как часть полного производственного процесса подготовки кабельной продукции. Благодаря этому заказчик получает не отдельные технологические операции, а полностью готовые к монтажу проводники.
Наши преимущества:
- работа строго по технической документации заказчика;
- использование профессионального оборудования;
- контроль качества каждой партии;
- высокая повторяемость результатов;
- возможность изготовления как единичных, так и серийных заказов;
- комплексная подготовка кабельной продукции;
- соблюдение согласованных сроков изготовления;
- индивидуальный подход к каждому проекту.
Мы стремимся стать долгосрочным производственным партнером предприятий, которым необходимы качественные кабельные комплекты и стабильное качество подготовки проводников.
Часто задаваемые вопросы
Можно ли использовать наконечники заказчика?
Да. Мы выполняем работы как с собственной номенклатурой наконечников, так и с комплектующими, предоставленными заказчиком.
Можно ли заказать только опрессовку без других операций?
Да. При необходимости выполняется исключительно опрессовка наконечников либо полный комплекс подготовки проводников.
Выполняете ли вы маркировку одновременно с опрессовкой?
Да. Мы можем выполнить нарезку, зачистку, маркировку, установку наконечников, комплектацию и упаковку в рамках одного производственного цикла.
С какими типами наконечников вы работаете?
Мы выполняем установку НШВИ, НШВ, кольцевых, вилочных, штыревых наконечников, соединительных гильз и других изделий, предусмотренных техническим заданием.
Работаете ли вы по спецификациям заказчика?
Да. Все работы выполняются исключительно по предоставленной документации: перечням проводов, электрическим схемам, Excel-спецификациям и конструкторской документации.
Закажите профессиональную опрессовку наконечников
Если вашему предприятию требуется качественная подготовка проводников по спецификации, специалисты Power Element готовы выполнить полный комплекс работ с соблюдением требований технической документации.
Направьте перечень проводов, спецификацию, электрическую схему или чертежи. Мы подготовим коммерческое предложение, рассчитаем стоимость изготовления и предложим оптимальный вариант подготовки кабельной продукции.
Передавая опрессовку наконечников компании Power Element, вы сокращаете производственные затраты, ускоряете сборку оборудования и получаете полностью готовые к монтажу проводники со стабильным качеством каждого соединения.
