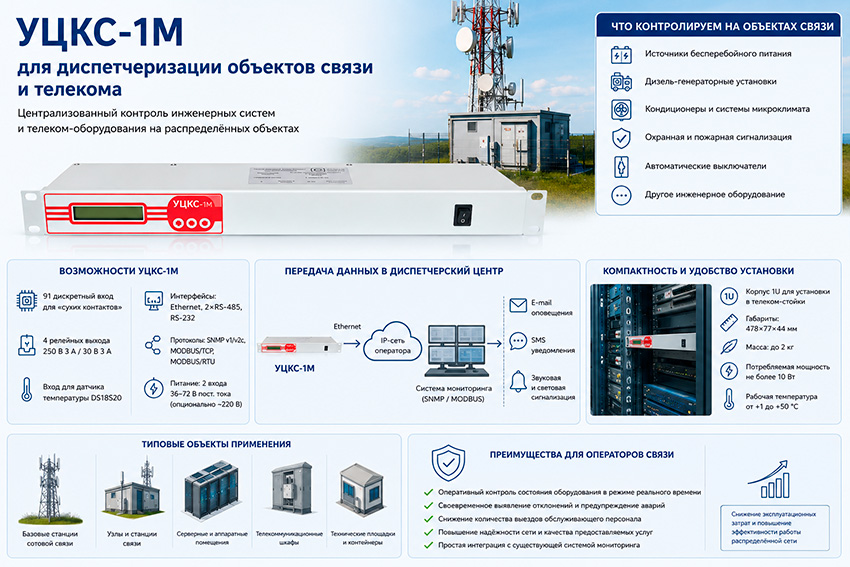

Современные сети связи и телекоммуникации представляют собой сложные территориально распределённые системы, включающие тысячи узлов: базовые станции, коммутационные центры, узлы доступа, серверные и ЦОДы. Обеспечение бесперебойной работы этого хозяйства требует постоянного контроля множества параметров — от напряжения питания до температуры в шкафах. Традиционно для этого использовались дорогие зарубежные системы, но сегодня на рынке появилось доступное и надёжное отечественное решение — УЦКС-1М от компании Power Element. Рассмотрим, как это устройство помогает решать задачи диспетчеризации на объектах связи.
На любом телеком-узле критически важно отслеживать состояние следующих систем:
Источники бесперебойного питания (ИБП) — контроль наличия входного напряжения, режима работы, состояния батарей.
Дизель-генераторные установки (ДГУ) — запуск, остановка, аварийные сигналы.
Кондиционеры и системы климат-контроля — поддержание температуры в аппаратных залах.
Охранные и пожарные датчики — целостность периметра, задымление.
Автоматические выключатели и разъединители — положение «включено/выключено».
Все эти сигналы, как правило, представляют собой так называемые «сухие контакты» — дискретные состояния (замкнут/разомкнут). Именно их и собирает УЦКС-1М, имеющий 91 дискретный вход, что позволяет подключить до 91 датчика или реле без дополнительных модулей расширения.
Принцип работы устройства предельно прост: каждый дискретный вход подключается к «сухому контакту» оборудования. В случае изменения состояния (например, отключение ИБП или срабатывание пожарной сигнализации) прибор фиксирует событие и передаёт его по сети Ethernet в единую систему мониторинга.
УЦКС-1М поддерживает все востребованные в телеком-отрасли протоколы:
SNMP v1 и v2c — де-факто стандарт для управления сетевым оборудованием, интеграция с любой SNMP-совместимой системой (Zabbix, PRTG, ManageEngine и др.).
MODBUS/TCP и MODBUS/RTU — для связи со SCADA-системами и промышленными контроллерами.
Дополнительно может быть реализован протокол МЭК61850 (по запросу заказчика) для энергетических объектов.
Помимо дискретных входов, прибор оснащён 4 релейными выходами (напряжение до 250 В, ток до 3 А). Это позволяет не только контролировать, но и удалённо управлять исполнительными механизмами — например, дистанционно перезапускать ИБП или включать резервное охлаждение.
Также предусмотрен вход для датчика температуры DS18S20 — вы можете установить его в наиболее критичной точке шкафа и отслеживать тепловой режим в реальном времени, задавая пороги срабатывания для автоматического оповещения.
Оборудование для объектов связи традиционно монтируется в 19-дюймовые стойки. УЦКС-1М выполнен в 1U-корпусе (высота 44 мм), что позволяет разместить его в любом свободном отсеке, не занимая лишнего места. Габариты 478×77×44 мм — стандарт для телеком-оборудования.
Питание прибора организовано с резервированием: два независимых входа 36–72 В постоянного тока (можно подключить к двум разным ИБП или к основной и резервной шине). Потребляемая мощность — не более 10 Вт, что критически важно для удалённых узлов с ограниченными энергоресурсами. По желанию заказчика доступна модификация с питанием от сети 220 В.
Интерфейсные разъёмы (Ethernet, два RS-485, один RS-232) выведены на заднюю панель, что упрощает прокладку кабелей и обслуживание.
Один из крупных операторов связи столкнулся с проблемой частых ложных срабатываний охранной сигнализации на удалённых базовых станциях. Инженеры выезжали на объект, а там оказывалось, что датчик просто сработал от вибрации. Решение было простым: на каждой станции установили по одному УЦКС-1М, подключили к нему выходы ИБП, кондиционеров и охранных датчиков. В диспетчерский центр стали поступать точные данные о состоянии всех систем. Как только фиксировалось реальное отклонение (например, пропадание основного питания), система отправляла чёткое уведомление с указанием типа события. Благодаря этому число необоснованных выездов сократилось на 40 %, а время реакции на реальные аварии уменьшилось вдвое.
Подводя итог, выделим ключевые выгоды от внедрения устройства:
Универсальность — подходит для любых объектов связи: от небольших антенных шкафов до крупных узлов агрегации.
Простая интеграция — поддержка SNMP и MODBUS позволяет встроить прибор в уже существующую систему мониторинга без переучивания персонала.
Экономия бюджета — цена устройства в разы ниже импортных аналогов, при этом функционал полностью покрывает потребности диспетчеризации.
Надёжность — резервирование питания, гальваническая развязка входов, работа в широком диапазоне температур (от +1 до +50 °C) гарантируют стабильную работу даже в неотапливаемых контейнерах.
Масштабируемость — при необходимости количество контролируемых точек можно расширить, добавив модули PEcom (блоки дискретных входов PE-DI32/DI56) в единую систему.
Если вы ищете надёжное и доступное решение для диспетчеризации ваших объектов связи, УЦКС-1М станет оптимальным выбором. Подробные технические характеристики, схемы подключения и примеры настройки приведены на странице продукта. Для расчёта стоимости индивидуальной конфигурации или консультации по интеграции свяжитесь с нашими специалистами по телефону или через форму обратной связи.
Узнать стоимость УЦКС-1М и заказать ➜ УЦКС-1М
Устройство может использоваться на базовых станциях, узлах связи, в аппаратных, серверных помещениях, телекоммуникационных шкафах и других объектах, где требуется удаленный контроль инженерного оборудования.
УЦКС-1М оснащен интерфейсами Ethernet, двумя портами RS-485 и RS-232, что обеспечивает гибкую интеграцию в существующую инфраструктуру объектов связи.
Постоянный удаленный мониторинг позволяет оперативно выявлять неисправности оборудования, получать уведомления о событиях в режиме реального времени и уменьшить количество внеплановых выездов обслуживающего персонала.
